En un sistema completo de montaje fotovoltaico, las abrazaderas y los rieles son componentes esenciales.

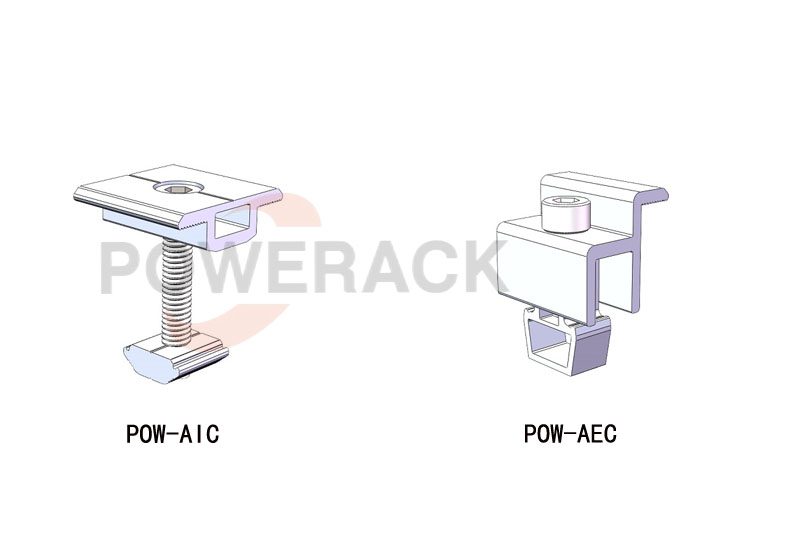

Abrazaderas para paneles fotovoltaicosComponentes de bloqueo para asegurar paneles solares

Las abrazaderas fotovoltaicas son componentes de hardware que se utilizan directamente para asegurar y fijar los módulos solares. Son los componentes más básicos y ampliamente utilizados en las centrales de energía solar, y se dividen principalmente en dos tipos: medioabrazaderas y finabrazaderas. MedioLas abrazaderas son los componentes de conexión compartidos entre dos paneles solares, mientras que finLas abrazaderas son los componentes que se utilizan en los bordes exteriores de una matriz para asegurar los módulos individuales.

Las abrazaderas suelen estar fabricadas en aleación de aluminio mediante un proceso de extrusión de una sola pieza, con superficies tratadas mediante anodizado para proporcionar resistencia a la corrosión, alta resistencia mecánica y resistencia a la deformación. Dentro del sistema de montaje, las abrazaderas sirven para fijar lateralmente los módulos, sujetando firmemente los marcos de los paneles fotovoltaicos para evitar desplazamientos o desalineaciones en caso de fuertes vientos o vibraciones.

Desde el punto de vista de la instalación, las abrazaderas de alta calidad permiten una holgura de expansión adecuada. Dado que los paneles fotovoltaicos experimentan dilatación y contracción térmica debido a los cambios de temperatura, las abrazaderas adecuadas no fijan rígidamente los módulos. En cambio, garantizan un ajuste seguro a la vez que permiten la expansión, evitando así grietas ocultas y fallos en los paneles causados ​​por la compresión prolongada. Las abrazaderas delgadas y de baja calidad son propensas a romperse y deslizarse, lo que las convierte en una de las principales causas de desprendimiento de paneles fotovoltaicos en condiciones de viento fuerte.

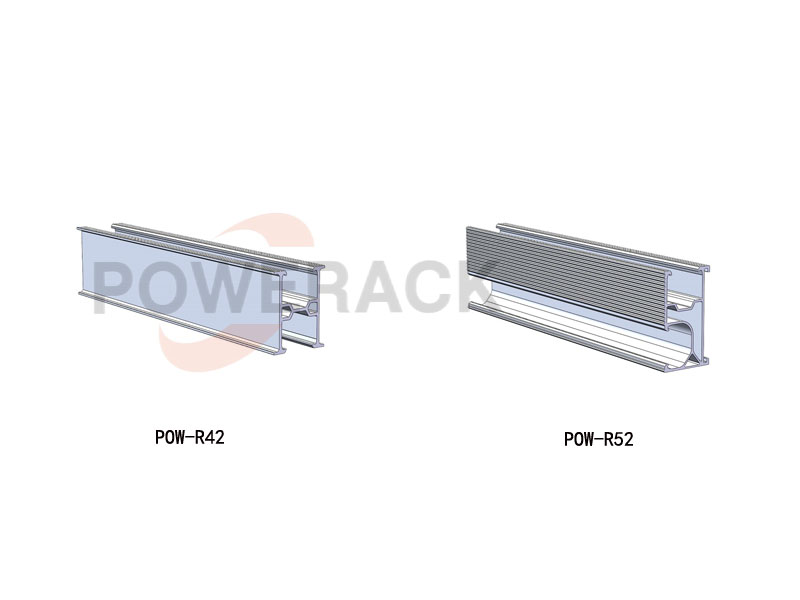

Rieles fotovoltaicos: Las vigas principales portantes del sistema de montaje

Solar renfermedades Los rieles sirven como soportes horizontales de un sistema de montaje fotovoltaico, funcionando como la estructura principal de todo el sistema. Generalmente se instalan sobre los postes verticales y las vigas diagonales, con todos los módulos fotovoltaicos dispuestos sobre ellos. Los rieles son los elementos de conexión esenciales entre la estructura de montaje y los paneles fotovoltaicos.

La mayoría de los rieles convencionales del mercado están fabricados con aleación de aluminio 6063-T5 y presentan una sección transversal ranurada que permite el deslizamiento de los tornillos para ajustar la posición y alojar módulos fotovoltaicos de diversos tamaños. En comparación con los perfiles estándar, los rieles fotovoltaicos especializados ofrecen mayor resistencia a la flexión y una distribución uniforme de la carga. Distribuyen eficazmente el peso de los paneles fotovoltaicos, así como las cargas de viento y nieve, reduciendo así la tensión localizada en el tejado. Esto los hace especialmente adecuados para instalaciones con capacidad de carga limitada, como tejados antiguos y tejados de tejas en zonas rurales.

Además, la planitud de los rieles determina directamente el atractivo estético del diseño del conjunto fotovoltaico. Los rieles estandarizados permiten un control preciso del espaciado de los módulos y los ángulos de instalación. Al combinarse con soportes de montaje para optimizar la exposición a la luz solar, minimizan las pérdidas por sombreado y mejoran indirectamente la eficiencia general de generación de energía de la planta solar. Asimismo, la estructura ranurada de los rieles facilita el drenaje rápido del agua y los residuos, reduciendo el riesgo de corrosión por acumulación de agua.

Ya sea para sistemas fotovoltaicos distribuidos o instalaciones comerciales e industriales en azoteas, garantizar la calidad de fotovoltaica componentes de montajeEs fundamental para mejorar la resistencia al viento, la resistencia a la corrosión y la capacidad de carga del sistema, garantizando así 25 años de funcionamiento estable.

Si desea obtener más información sobre las diferentes opciones de montaje y las especificaciones de los materiales, no dude en dejar un comentario. Continuaremos actualizando nuestras guías profesionales sobre sistemas de montaje fotovoltaico.
