Muchos proyectos solares no generan tanta electricidad como se esperaba. Después de descartar fallas en los módulos y los inversores, el problema a menudo radica en el diseño del sistema. espaciado de la estructura de montajeEl sombreado localizado no solo reduce la generación de energía, sino que también provoca puntos calientes, lo que acelera la degradación de los módulos y acorta la vida útil de la central eléctrica. El espaciado de la estructura de montaje es un factor crítico para equilibrar la capacidad instalada y los ingresos por generación de energía.
Si el espaciado es demasiado estrecho, el bajo ángulo del sol en invierno hará que los soportes de la primera fila proyecten sombras sobre las superficies de los módulos de la fila posterior. Dado que los módulos fotovoltaicos funcionan en serie, si incluso un solo módulo está parcialmente sombreado, se reducirá la potencia de salida de toda la cadena, lo que resultará en pérdidas de generación de energía de hasta un 20 % o más. Instalar más módulos y reducir el espaciado entre filas sin criterio puede aumentar la capacidad instalada a corto plazo, pero a largo plazo provocará pérdidas de generación de energía sostenidas, lo que convierte a esta situación en un caso donde los costos superan los beneficios. Las directrices de diseño estándar de la industria utilizan la condición de ausencia de sombreado mutuo a las 9:15 a. m. (hora solar verdadera) del solsticio de invierno como referencia de diseño. Dado que la altitud del sol es más baja y las sombras son más largas durante el solsticio de invierno, garantizar la ausencia de sombreado durante este período asegura condiciones de luz solar adecuadas durante los períodos principales de generación de energía del año.

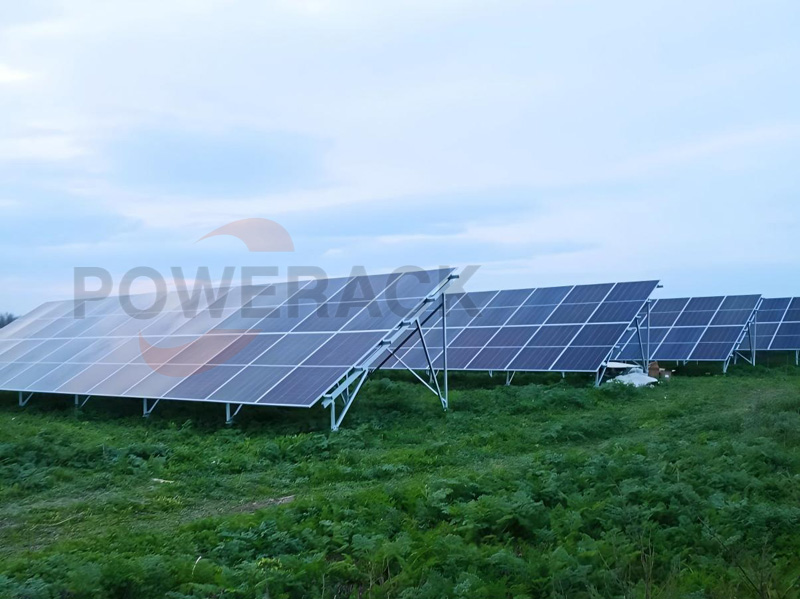

El espaciamiento mínimo entre bastidores de montaje está influenciado por tres factores clave: latitud del proyecto, ángulo de inclinación del módulo y altura de montaje. Cuanto mayor sea la latitud, menor será el ángulo del sol en invierno, lo que requiere un mayor espaciamiento entre filas; cuanto mayor sea el ángulo de inclinación, mayor será la altura vertical de la parte superior del módulo, lo que da como resultado sombras más largas proyectadas, lo que a su vez requiere un espaciamiento mayor. Para centrales eléctricas montadas en tierra y sistemas fotovoltaicos para techos planosLos cálculos de simulación de sombras son obligatorios. En cubiertas inclinadas con tejas de acero coloreadas, donde los módulos se disponen siguiendo la pendiente del tejado, el riesgo de auto-sombreado entre filas es bajo; el objetivo principal es evitar las sombras externas proyectadas por parapetos, equipos de ventilación y edificios circundantes.
Al diseñar, es importante sopesar cuidadosamente las ventajas y desventajas. Aumentar el espaciado puede eliminar por completo el sombreado entre filas, pero ocupará más espacio y reducirá la cantidad de módulos que se pueden instalar; disminuir el espaciado puede mejorar el aprovechamiento del terreno, pero conlleva la desventaja de pérdidas por sombreado durante el invierno. En proyectos reales, no se pueden aplicar simplemente valores empíricos generales; en su lugar, se deben realizar cálculos de simulación basados en las condiciones del sitio para encontrar el equilibrio óptimo entre la capacidad instalada y la eficiencia de generación de energía. Al mismo tiempo, los planos de diseño deben seguirse estrictamente durante la fase de construcción para evitar reducciones arbitrarias en el espaciado de los marcos de montaje en el sitio.
Además de la sombra entre filas, es importante considerar las sombras proyectadas por los obstáculos circundantes. Árboles, parapetos, unidades de ventilación, tuberías y otras estructuras pueden proyectar sombras persistentes durante las primeras horas de la mañana y la tarde. Al planificar la distribución, coloque los módulos fuera de las áreas sombreadas por estos obstáculos, reservando espacio para el acceso para el mantenimiento y la limpieza futuros, logrando así un equilibrio entre el rendimiento de la generación de energía y la comodidad operativa y de mantenimiento.
Preguntas frecuentes
P1: ¿Una mayor separación entre los bastidores de montaje resulta en una mayor generación de energía?
R: No necesariamente. Si la separación es demasiado amplia, disminuye la cantidad de módulos que se pueden instalar en el sitio, lo que reduce la capacidad total instalada. La clave para el diseño de la separación radica en asegurar que no haya sombra entre las filas durante los períodos críticos del solsticio de invierno. Aumentar la separación más allá de un rango razonable no incrementará significativamente la generación de energía; por el contrario, reducirá el aprovechamiento del terreno o de los tejados.
P2: Do sistemas fotovoltaicos en tejados ¿También se requieren cálculos para el espaciado de montaje?
A: En techos inclinados, los módulos se instalan a lo largo del borde del techo, por lo que el riesgo de auto-sombreado entre filas es mínimo; por lo general, no es necesario calcular la distancia entre filas. Sin embargo, en sistemas fotovoltaicos para techos planos, la pronunciada inclinación de la estructura de montaje facilita que las filas delanteras y traseras se sombreen entre sí, por lo que es fundamental calcular la distancia entre filas. Además, deben evitarse las sombras externas proyectadas por parapetos y equipos.
P3: En una central eléctrica ya existente, si se descubre que la distancia entre los soportes es demasiado estrecha y se producen sombras, ¿cómo se debe solucionar esto?
A: En primer lugar, utilice un software para evaluar la pérdida anual por sombreado. Si la pérdida es mínima, puede optimizar la configuración del inversor y reorganizar los grupos de cadenas para reducir los puntos calientes y la pérdida de potencia; si la pérdida por sombreado es grave, deberá ajustar localmente la disposición de montaje, reducir el ángulo de inclinación o retirar algunos módulos para solucionar el problema de sombreado de raíz.
