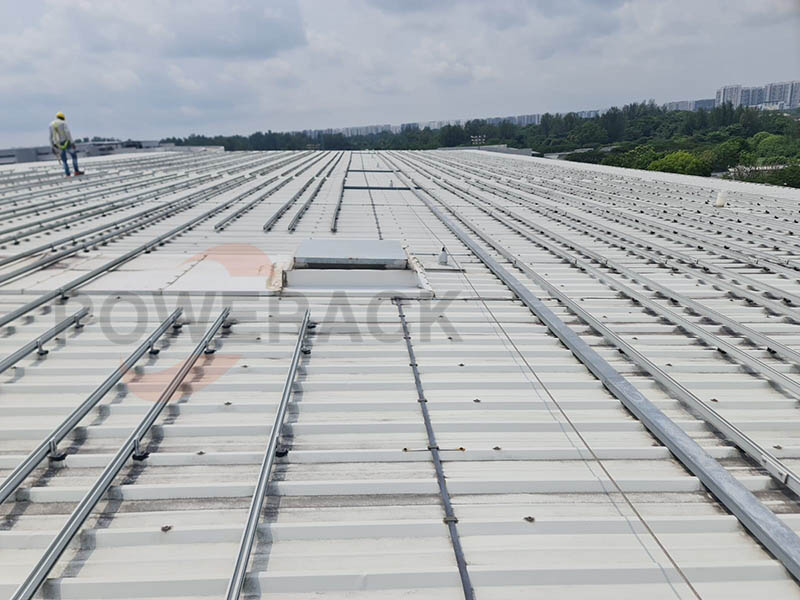

Las medidas estructurales a prueba de viento para sistemas de soporte fotovoltaico para techos metálicos Es necesario considerar exhaustivamente múltiples factores, como se indica a continuación:

1. Diseño de materiales y estructuras

Material de soporte: Utilice acero resistente a la intemperie (como acero estructural al carbono, acero estructural de baja aleación y alta resistencia) o aleación de aluminio para garantizar su estabilidad y resistencia a la corrosión bajo cargas de viento. Por ejemplo, materiales como pernos de acero inoxidable y aleación de aluminio carril Las correas deben cumplir los requisitos de normas como GB/T 3190 y GB/T 3077.

Rigidez estructural: El sistema de soporte debe tener la rigidez y resistencia suficientes para resistir las cargas de viento. Por ejemplo, la luz de soporte de un módulo fotovoltaico de techo inclinado tiene una deflexión admisible de L/250 y debe diseñarse en función de la velocidad del viento (0,3 kN/m²) y la carga de nieve (1,4 kN/m²).

2. Medidas de conexión y fijación

Método de conexión: La conexión entre el soporte y el techo debe realizarse con pernos de alta resistencia (como remaches ciegos o tornillos autorroscantes) o soldadura. Asegúrese de que la trayectoria de transmisión de fuerza del nodo de conexión esté despejada para evitar una carga adicional sobre el panel metálico del techo. Por ejemplo, el bloque de aleación de aluminio se fija a la correa de la ranura guía con pernos de acero inoxidable y se deben instalar medidas antideslizantes.

Densidad de fijación: En zonas sensibles al viento, es necesario aumentar la densidad de soportes fijos y tornillos, y utilizar conexiones o conjuntos de abrazaderas para aumentar la capacidad portante cuando sea necesario. Por ejemplo, si una sola columna de tornillo resulta insuficiente, se pueden aumentar los puntos de contacto o utilizar una abrazadera de contacto lineal.

3. Diseño de ventilación y drenaje

Espacio de ventilación: Se debe dejar un espacio de ventilación (recomendado ≥100 mm) entre el módulo fotovoltaico y el tejado para evitar el aumento de temperatura y la condensación y el goteo. Por ejemplo, al instalar módulos fotovoltaicos en un tejado inclinado, se debe instalar un canal de ventilación independiente.

Función de drenaje: La disposición de los soportes no debe afectar el drenaje del techo para evitar filtraciones de agua de lluvia. Por ejemplo, si los componentes del soporte fotovoltaico y el techo son de materiales diferentes, se deben utilizar juntas aislantes o medidas anticorrosivas.

4. Tratamiento impermeable y anticorrosivo.

Estructura impermeable: Los nodos de conexión entre los módulos fotovoltaicos y los techos metálicos deben adoptar medidas impermeables flexibles (como un sellador neutro resistente a la intemperie) o capas impermeables adicionales para evitar la penetración del agua de lluvia. Por ejemplo, el solape de los techos metálicos debe recubrirse primero con una capa base y luego con una tela de poliéster cosida.

Medidas anticorrosión: a excepción del acero inoxidable, otros materiales deben seleccionar un tratamiento de superficie (como galvanizado por inmersión en caliente, pulverización de polvo electrostático) de acuerdo con el grado de erosión ambiental y garantizar que las impurezas como la escoria de soldadura y las manchas de aceite se eliminen antes de la instalación.

5. Diseño especial para resistencia al viento.

Refuerzo resistente al viento: Durante el refuerzo secundario de techos metálicos, se pueden utilizar abrazaderas resistentes al viento (como tiras de espuma y almohadillas de plástico) para mejorar la fijación. Por ejemplo, los techos metálicos de gran tamaño, como los de terminales y estaciones de trenes de alta velocidad, requieren abrazaderas para mejorar la resistencia al viento.

Optimización de la dirección y la disposición del viento: Ajuste la disposición del sistema fotovoltaico según la dirección y la velocidad del viento local, e instale rejillas de ventilación a prueba de viento para reducir el impacto del viento. Por ejemplo, sistema de soporte de techo inclinado Utiliza agujeros para instalar soportes de gancho y combina la fijación física para mejorar la resistencia al viento.

6. Construcción y aceptación

Seguridad en la construcción: Está estrictamente prohibido construir en condiciones de lluvia, nieve o viento. Evite colisiones al transportar los componentes. Revise y solucione a tiempo cualquier fuga o punto caliente después de la instalación.

Requisitos de aceptación: Los componentes fotovoltaicos deben estar conectados de forma confiable a la estructura principal del techo y el soporte debe estar conectado al sistema de conexión a tierra de protección contra rayos en más de dos puntos.
