Sistemas de montaje de paneles fotovoltaicos en tejados (también conocidos comoEstructuras de soporte fotovoltaicasLos sistemas de montaje son componentes esenciales que conectan los paneles solares a los tejados de los edificios. Su diseño y selección determinan directamente la seguridad del sistema, la eficiencia en la generación de energía y su vida útil. A continuación, se detallan sistemáticamente las funciones principales y los métodos de implementación de estos sistemas de montaje en tres aspectos: estabilidad estructural, ajuste del ángulo de inclinación y resistencia a la carga de viento y nieve.

1.Estabilización: Transfiere todas las cargas de los módulos fotovoltaicos —incluido el peso propio, las cargas de viento y las cargas de nieve— a la estructura del techo (paneles, vigas, paredes), asegurando que el propio techo no se sobrecargue.

Prevención del desplazamiento y el colapso：El sistema de montaje está anclado de forma segura mediante pernos, anclajes empotrados, contrapesos o dispositivos de anclaje para evitar desplazamientos, inclinaciones o colapsos durante vientos fuertes, terremotos o actividades de construcción.

Materiales y protección contra la corrosión. Los materiales comunes incluyen acero galvanizado en caliente, aleación de aluminio o acero inoxidable. Un recubrimiento galvanizado en caliente de ≥60 µm (≥80 µm en zonas costeras) previene la corrosión y prolonga la vida útil de los soportes.

El anclaje se puede lograr mediante: - Preinstalación de anclajes de acero en la estructura del techo, con soportes atornillados a ellos; - Colocación de contrapesos de hormigón o metal debajo de los soportes para aplicar presión gravitacional contra el techo (adecuado donde está prohibida la perforación del techo); - Perforación a través de la capa impermeabilizante del techo utilizando manguitos impermeables, lo que permite que los pernos penetren directamente en la estructura del techo para la ruta de soporte de carga más directa.

2.Ajuste del ángulo de inclinación (Optimización de la eficiencia de generación de energía)

Ángulo de inclinación óptimo. El ángulo de inclinación de los módulos fotovoltaicos determina la cantidad de radiación solar que reciben. El ángulo de inclinación óptimo varía según la región y la estación del año, generalmente entre 15° y 30°.

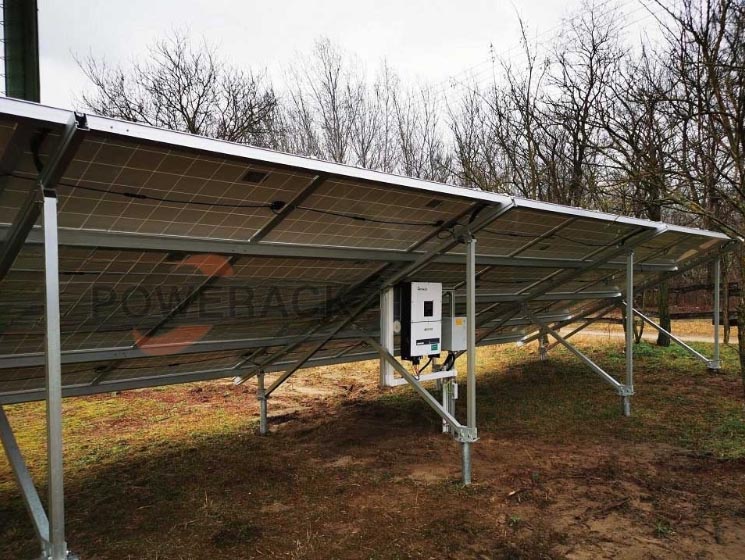

- Fijado Sistema de montaje inclinableCuenta con un ajuste de ángulo de inclinación único, lo que ofrece una estructura más simple y un menor costo.

- Ajustable Sistema de montaje inclinablePermite un ajuste preciso mediante pernos, mecanismos hidráulicos o eléctricos, adecuado para ajustes estacionales o necesidades específicas (por ejemplo, para cambiar obstrucciones en el techo).

Los sistemas de montaje de azimut (orientación) también permiten una orientación óptima hacia el sur (hemisferio norte) o hacia el norte (hemisferio sur) para maximizar la generación anual de energía.

Prevención del sombreado entre módulos: Un ángulo de inclinación adecuado y un diseño de espaciado de montaje correctos evitan el sombreado entre módulos, mejorando la potencia de salida general.

3.Resistencia al viento y a la nieve (Adaptación a climas extremos)

Carga de viento: La presión del viento genera fuerzas horizontales y verticales sobre la estructura de soporte. La estructura debe poseer suficiente resistencia a la flexión y al corte para evitar el desplazamiento o el fallo estructural durante vientos fuertes (por ejemplo, tifones, tornados).

Carga de nieve：El peso de la nieve impone cargas estáticas verticales, sobre todo en regiones septentrionales o de gran altitud. Los sistemas de montaje requieren una capacidad de carga adecuada e incorporan ángulos de inclinación para facilitar el desprendimiento natural de la nieve.

Prevención de vibraciones y resonancias: Los grandes conjuntos fotovoltaicos pueden vibrar bajo la acción del viento. La rigidez del sistema de montaje y el diseño de amortiguación deben prevenir la fatiga causada por la resonancia.

El diseño de los sistemas de montaje de paneles fotovoltaicos en tejados debe lograr un equilibrio entre la seguridad estructural, la eficiencia en la generación de energía y la adaptabilidad climática. Mediante una selección adecuada, una instalación conforme a la normativa y revisiones de mantenimiento periódicas, la estructura de montaje proporciona una base sólida para el sistema fotovoltaico, garantizando un funcionamiento seguro, fiable y eficiente durante toda la vida útil del proyecto.
