Cómo los soportes fijos fotovoltaicos protegen los módulos de daños durante tormentas de granizo extremas Apr 30, 2025

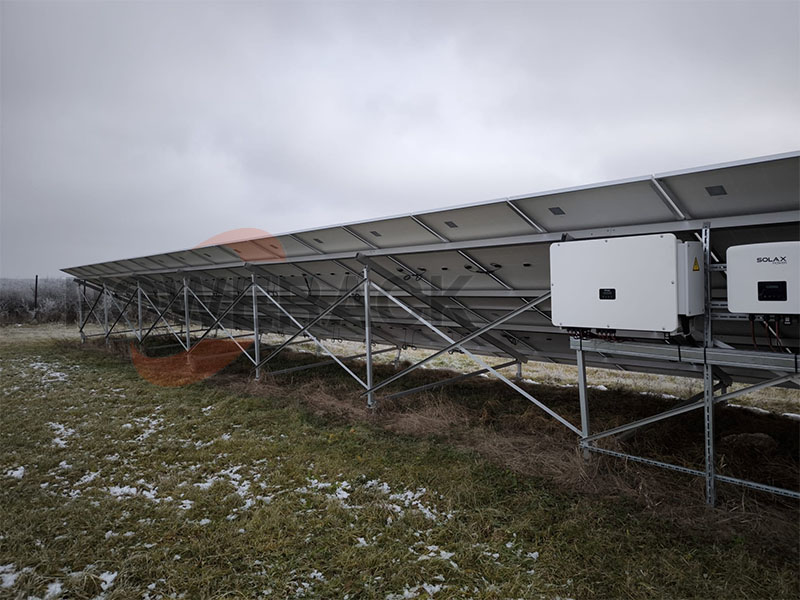

Design of the tilt Angle of the solar bracket

Tipos de daños que un módulo fotovoltaico puede sufrir en caso de granizo. El granizo suele tener una gran fuerza de impacto y dureza, lo que puede provocar la rotura del cristal de la superficie del módulo o daños en los circuitos internos. Por lo tanto, el diseño del soporte debe contar con protección para minimizar el impacto directo del granizo sobre el módulo. A continuación, se presentan algunas de las medidas de protección:

I. Refuerzo estructural y optimización de ángulos

Diseño de ángulo de inclinación

Ajuste el ángulo de inclinación del soporte a 30°-40°, para reducir la probabilidad de impacto vertical del granizo y utilice la superficie inclinada para dispersar la fuerza del impacto.

Estructura de doble fijación

Adoptando el método de fijación compuesto de perno + soldadura para mejorar la estabilidad general del soporte y evitar el aflojamiento causado por el impacto del granizo.

II. Mejora de la resistencia al impacto de materiales y componentes

Material del soporte

Acero galvanizado por inmersión en caliente (capa de zinc ≥ 80 μm) o marco de aleación de aluminio, resistencia a la tracción ≥ 500 MPa, puede soportar 12 impactos compuestos de vientos fuertes + granizo.

Vidrio componente

Vidrio totalmente templado de 4 mm (según IEC 61215), dureza superficial ≥ 6H, resistente a impactos de granizo de 25 mm a 23 m/s.

Recubrimiento protector

El revestimiento protector de poliuretano transparente (0,5 mm de espesor) reduce el riesgo de agrietamiento del vidrio y aumenta la absorción de energía del impacto en un 30%.

III. Despliegue de dispositivos de protección física

Sistema de red de prevención de granizo

Se instala una red de protección de polietileno de alta transparencia (≥90%) (apertura ≤15 mm) a 20 cm por encima del módulo para interceptar granizos de gran tamaño.

Capa de absorción de impactos

En la parte inferior del soporte se instala un amortiguador de caucho (dureza Shore 60 ± 5). solar soporte para absorber la energía del impacto longitudinal.

IV. Monitoreo inteligente y respuesta ante emergencias

Enlace de alerta meteorológica

Despliegue de una estación de monitoreo de granizo por radar (radio de detección de 15 km), aviso con 30 minutos de anticipación, activación del modo de protección del stent

Mecanismo de protección de emergencia

Activación automática del ajuste de inclinación del soporte (modo de evitación de 0°→45°) en caso de advertencia extrema

Equipado con tela antibalas de cobertura rápida (material Kevlar), el resguardo del componente se completa en 10 minutos.

V. Operaciones y mantenimiento y cobertura de riesgos

Aspectos destacados de la inspección trimestral

Verifique las soldaduras del soporte/corrosión de los pernos (utilizando un detector de fallas ultrasónico)

Pruebe la resistencia a la tracción de la red de protección (debe ser ≥2000 N/m²)

Recomendación de configuración de seguros

Contrate un seguro especial contra daños por granizo que cubra el reemplazo de módulos (cobertura ≥$2/W) y la pérdida de generación de energía (cobertura ≥$0,8/kWh)

Mediante la combinación de las tecnologías anteriores, la tasa de rotura de módulos debido al granizo se puede reducir del 5-8% en el diseño convencional a menos del 0,5%, al tiempo que se garantiza que la pérdida de eficiencia de generación de energía del sistema sea ≤3%.
