1. Principios para la selección de soportes para cubiertas planas de hormigón

A. Combinar la estabilidad estructural con la impermeabilización

Las cubiertas planas de hormigón tienen una alta capacidad de carga, pero sus capas impermeabilizantes son vulnerables. El sistema de soporte debe, en la medida de lo posible, evitar dañar la capa impermeabilizante o, cuando sea necesario perforarla, proporcionar medidas fiables para garantizar un sellado hermético.

B. Adaptarse a la inclinación del tejado

La mayoría de los techos planos de hormigón tienen una pendiente baja (normalmente inferior a 10 grados), por lo que el sistema de montaje requiere contrapesos o refuerzo estructural para garantizar la estabilidad de los módulos fotovoltaicos y evitar que se desplacen con los fuertes vientos o debido a la escorrentía del agua de lluvia.

C. resistencia a la intemperie

El material utilizado para los soportes debe ser altamente resistente a la corrosión; por lo general, se elige acero galvanizado en caliente o aleación de aluminio.

2. Principales tipos de sistemas de andamiaje

Dadas las características específicas de los techos planos de hormigón, el mercado ofrece principalmente las siguientes soluciones:

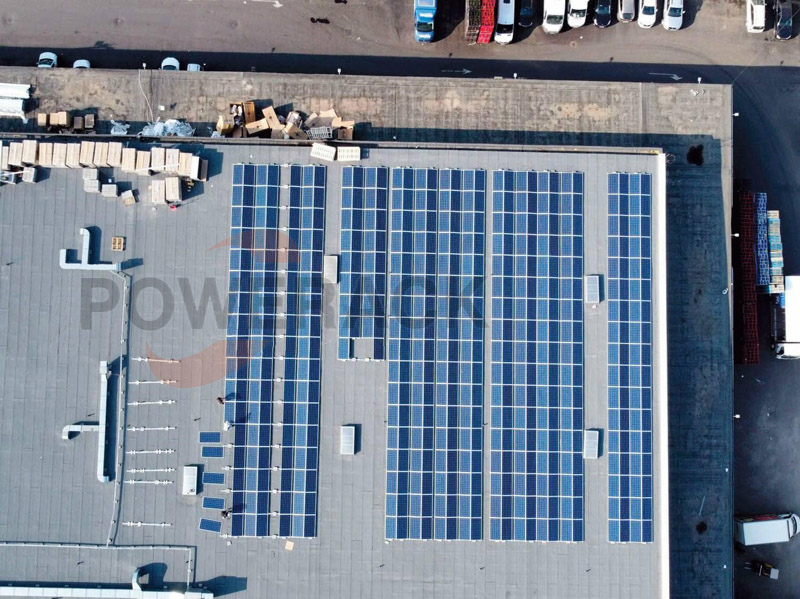

A. Sistema de montaje de balasto

Esta es la solución más común y ofrece el mejor rendimiento de impermeabilización. Utiliza principalmente lastre para asegurar los soportes, evitando así la perforación del techo.

Características: No daña la capa impermeabilizante del techo y es apto para zonas con fuertes vientos.

Métodos de implementación:

Cimentaciones de pedestales de hormigón: Los pedestales de hormigón se vierten sobre el tejado y los soportes se instalan una vez que el hormigón ha fraguado por completo. La ventaja es la estabilidad; la desventaja es un período de construcción más prolongado, ya que el hormigón debe fraguar.

Bloques de hormigón prefabricado: Los bloques de hormigón prefabricado se utilizan en lugar del vertido in situ, lo que da como resultado una construcción más rápida.

B. Sistema de bloques prefabricados

Similar a la Sistemas de montaje solar lastrados, pero utilizando bloques prefabricados especializados para proporcionar peso y soporte.

Características: Instalación rápida y tiempos de construcción reducidos. Esto se logra montando los módulos fotovoltaicos directamente sobre los bloques de hormigón prefabricado o fijando los marcos de montaje a dichos bloques.

DO. Soporte triangular/ángulo de aluminio

Se trata de una estructura de montaje clásica diseñada para techos planos.

Características: Robusto y altamente adaptable. Generalmente se construye utilizando perfiles angulares de aluminio para formar una estructura triangular que soporta los paneles solares.

Aplicaciones: Dependiendo de la capacidad de carga del techo y de los requisitos de impermeabilización, se pueden seleccionar diferentes métodos de montaje (como pernos de expansión o abrazaderas).

D. Sistema de lastre de ángulo ajustable

Diseñado para proyectos que requieren ajuste de ángulo.

Características: La inclinación de los módulos solares se puede ajustar deslizando las abrazaderas para adaptarse a diferentes latitudes y condiciones de irradiancia, maximizando así la generación de energía.

Aplicaciones: Ideal para proyectos comerciales en azoteas que requieren un ajuste preciso del ángulo.
