Las pasarelas con rejilla para paneles solares fotovoltaicos son vías modulares de acceso y mantenimiento diseñadas específicamente para centrales de energía fotovoltaica, en particular para sistemas distribuidos en azoteas.

Nuestra gama de pasarelas se compone principalmente de pasarelas de rejilla de vidrio, pasarelas de rejilla de acero y pasarelas de rejilla de aluminio.

I. Preparación previa a la instalación

1) Selección de especificaciones: Los paneles fotovoltaicos para pasarelas suelen estar disponibles en espesores de 25 mm, 30 mm y 38 mm, y pueden personalizarse o cortarse a medida según las necesidades de cada obra. Por ejemplo, para la instalación de rejillas de vidrio, un espesor de 25 mm o 30 mm es suficiente para que el personal de mantenimiento pueda caminar sobre ellos. Si los paneles deben soportar equipos más pesados, se recomienda un espesor de 38 mm o superior.

2) Herramientas y equipo de seguridad: Prepare llaves Allen, llaves hexagonales, un taladro manual y herramientas de corte como una sierra para metales. Los operarios deben usar gafas de seguridad, mascarilla y guantes para evitar la inhalación de polvo y protegerse de los fragmentos que puedan salir despedidos.

II. Pasos de instalación

1) Instalación de rieles

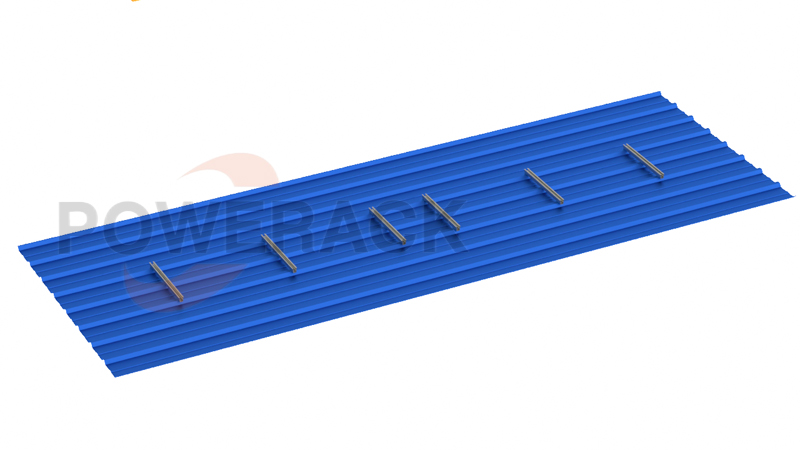

Fije los rieles en las posiciones correctas según el espaciado de 600 mm/800 mm (alternativamente, se pueden usar abrazaderas de unión para fijar los rieles).

2) Colocación y posicionamiento

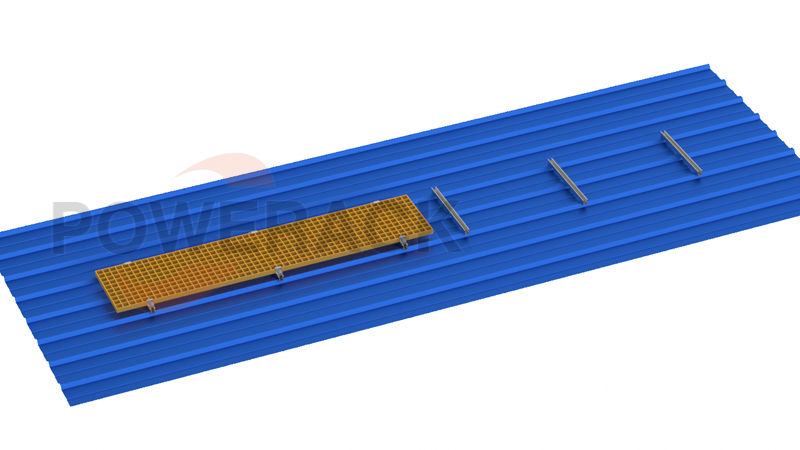

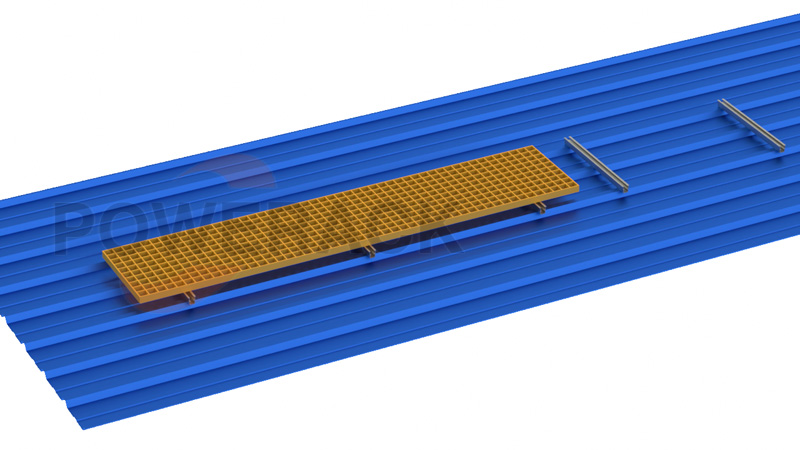

Coloque los paneles de rejilla sobre los rieles preinstalados y fíjelos firmemente en su lugar.

3) Fijación de bordes

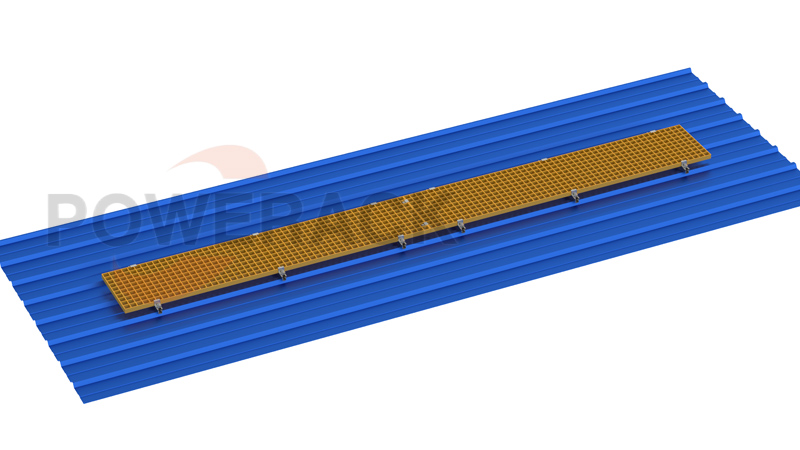

Fije los rieles a los paneles de rejilla alrededor del perímetro utilizando abrazaderas de extremo.

4) Conexión del panel

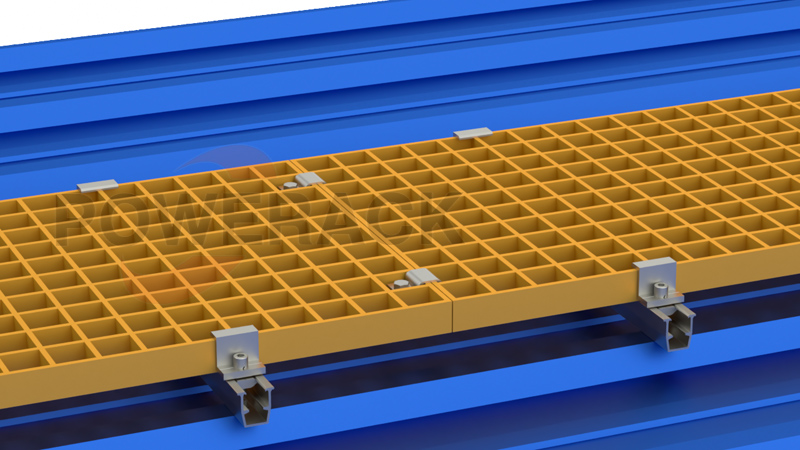

Conecte los paneles adyacentes utilizando abrazaderas en forma de C, empleando al menos dos abrazaderas por cada par de paneles para garantizar la estabilidad general.

III. Inspección de aceptación

Compruebe que todos los tornillos de fijación estén bien apretados y que la rejilla esté nivelada y sin deformaciones; asegúrese de que las conexiones sean seguras y no hagan ruido.

Vea el video de instalación. Contáctenos para obtener una solución gratuita.
